气体腰轮流量计作为容积式计量仪表已有一百多年的历史，以其精度高、量程范围宽、体积小、重量轻、安装维修方便、使用可靠及耐久的使用寿命等特点，广泛应用于天然气、煤制气、惰性气体、空气等气体的流量计量，是国内外城市燃气、油田、化工，科学研究等部门理想的流量计量装置。
1.产品的型号 LLQ-□-□-□-□-□ ① ② ③ ④ ⑤ 说明： ① 公称通径（mm）及流量范围,如填写50A代表的是口径为50mm,流量范围为1～20 m 3 /h,具体填写还请参照流量范围表中型号。 ② 填写I为机械式计数器表头（普通型），填写II为积算仪表头（智能型），填写III为双表头。 ③ 填写IO为电流输出;填写N为无要求。 ④ 填写R4为RS485通讯；填写R2为RS232C通讯; 填写RM为标准MODBUS协议；填写RH为标准的HART协议；填写N为无要求。 ⑤ 填写IC为IC卡定量脉冲输出；填写N为无要求
2. 流量换算在介质压力较高场所，为了提高计量的准确性，需用智能气体腰轮流量计将工况流量转换为标况流量。标准状态（P=101.325kPa,t=20℃）时的体积流量，可按下式进行计算： Q标=[（273.15+20）/（101325）]*（P/T）*Q工其中： Q标：标准状况下的体积流量 Q工：实际工作状况下的体积流量 P：实际管道中气体的绝对压力，若计量过程中压力有波动，则为管道中气体平均绝对压力（Pa） P=P工+B P工：实际压力计读出的气体平均表压（Pa） B：实际当地的大气压力（Pa） T：实际管道中气体的绝对温度（K）若计量过程中的温度有波动，则为管道中气体平均绝对温度 T=t+273.15K t：实际温度计读出的气体平均摄氏温度（℃）
3、流量计的安装和使用维护用户安装使用前,应仔细阅读产品说明书,以保证流量计正确安装,合理使用,避免影响流量计的正常运行。
安装说明
■ 安装流量计前应将进口封条去掉，必须防止颗粒状杂质掉入流量计计量室。（如防止计量室表面的防锈油、焊渣及其它杂质进入计量室。）
■ 流量计安装时，无论进出口为垂直或水平位置，都应尽量保持转子轴线水平。
■ 当气体压力波动范围较大时，为保证计量准确度，流量计上游应安装调压器。
■ 为防止新安装管道中的锈渣、焊渣及其它杂质进入流量计内，用户应将过滤管安装在流量计的安装位置上，通气一段时间，确保无大颗粒杂质后，再换上流量计。如管道配焊，应使用过滤管，不可直接与流量计焊接。其过滤管的加工可参照流量计的安装尺寸表。
■ 流量计的安装有两种形式，进出口垂直安装和进出口水平安装。强烈建议垂直安装流量计，这时气体流向为上进下出，这样的安装使得转子对管路中的杂质具有清洁能力，以减少维修，提高使用寿命并保持计量准确度。在特殊情况下可采取水平安装（又称为左进右出），安装流量计时应设置前后阀门和旁通管路，以保证维修保养时，不必停气。
■ 流量计安装管路各部分配管和管件尺寸必须适当，安装流量计时，应确保流量计中心与管线中心对齐，无错位、并使流量计本体承受不正常外力（包括轴向与径向）。
■ 安装完毕，可拧下后盖上的螺塞，用内六角扳手转动转子，检查转子是否自由转动。若转子转动有卡阻，应拆下并清除脏物，然后重新安装，待转子自由转动后，拧上螺塞。
■ 流量计正确安装后，从注油口中注入专用润滑至油窗中线（注意不能多加），使用过程定期或不定期检查，确保润滑油的充足及洁净程度。在使用中若发现润滑油发黑或油位高于油窗中线，则说明润滑油变质或有杂质，此时应更换新润滑油。若油位低于窗中心线3mm，则说明润滑油损耗，需补充至油窗中线。加注润滑油时，必须关闭流量计的前后阀门，将流量计内气体排空后，再加注润滑油。
■ 流量计投入运行时，先打开旁通阀和流量计出口阀，缓慢打开进口阀，使流量计在小流量下运行几分钟，并倾听有无异常声音，待流量计启动正常后，逐渐关闭旁通阀，调节出口阀至某一开度，使流量计在某一流量下正常运转。注意：阀门开闭动作一定要缓慢，以防止气体的强烈冲击，而损坏流量计。
■ 流量计投入运行一段时间后，如发现过滤器压降增大，应清洗过滤器或更换过滤介质；如发现流量计压降增大，始动流量变大时，可用干净汽油或煤油冲洗计量室。
一、工作原理

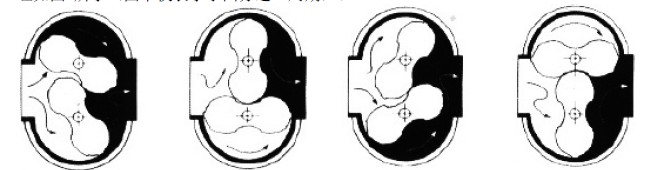

LLQ系列气体腰轮流量计，主要由壳体、共轭转子和计数装置等部件构成。装于计量室内的一对共轭转子在流通气体的
出入口压差（P入>P出）作用下,通过精密加工的调校齿轮使轮子保持正确的相对位置.转子间、转子与壳体、转子与墙板
间保持较佳工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体，转子的转数
通过磁性密封联轴装置及减速机构，传递到积算指示计数器，从而显示输出气体的累计体积量。其计量过程和工作原
理如图1所示（图中仅表示了四分之一周期）。
二、主要技术参数
1．流量计的误差
LLQ系列气体腰轮流量计具有容积式气体流量计的典型误差曲线和压力损失曲线，详见下图：
2．量程范围
三、流量计选型
■ 需要直接测量介质工作状态下的体积流量,可选用机械表头的流量计。
■ 当压力较高、流量计较大时，为提高计量精度，需要测量介质标准状态下的体积流量，可选用智能型流量计。
■被测介质的流量范围在所选流量计的测量范围之内，常用流量点应为流量上限的70%左右。
■当有两个或更多的用气设备时，为防止选用流量过大，最大瞬时流量应为所有用气设备最大瞬时流量之和乘以负荷系数。
四、流量计安装尺寸
